KIT SHARK 24V - podzemní pohony PROTECO, výhodná sada pro dvoukřídlové brány do 6m

Detailní popis produktu

Podzemní pohony Shark 24V jsou z důvodu neviditelnosti na bráně, instalované převážně na brány kde se dává důraz na design, kde klasické pístové nebo ramenové pohony jsou nevhodné a narušují estetický pohled. Například u historických bran, kované brány, dřevěná vrata, moderní nerezové brány a další.

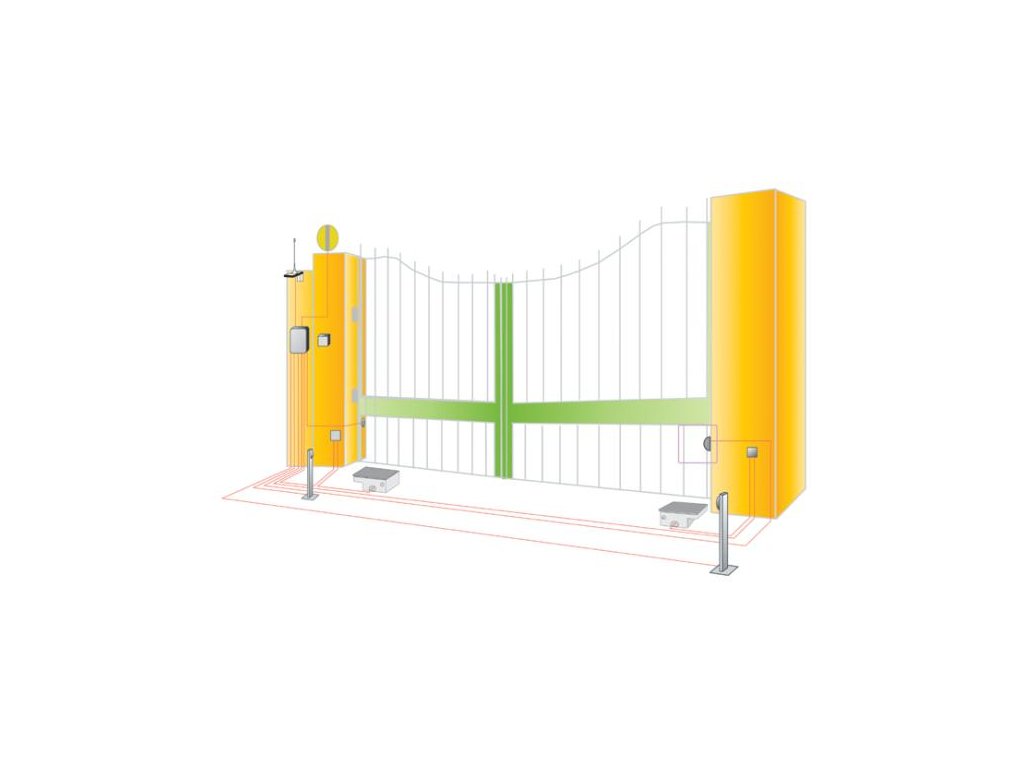

Nabízíme vám výhodnou a úplnou sadu pohonů s příslušenstvím pro instalaci na dvoukřídlovou bránu do 6m délky obou křídel. Sada je sestavena z velmi kvalitních pohonů Shark v hliníkovém tlakově odlitém krytu s antikorozní úpravou (dokonalé utěsnění motoru IP 67 - pracuje i pod vodou). Tyto pohony jsou bezproblémově funkční jak v letních horkých měsících, tak i v extrémních mrazivých podmínkách. Součást sady je i řídící jednotka v platovém venkovním boxu, která lze naprogramovat až 20 různými parametry viz níže.

Výhody 24V pohonů:

• Pohony jsou propojeny z řídící jednotky kabelem s 2 vodiči
• Pohony lze napájet pouze z dobíjecí 24V baterie bez nutnosti připojení k síti 230V
• Při výpadku sítě 230V, lze pohony zálohovat přidáním dobíjecího akumulátoru 24V (nebo 2x12V zapojených do série)
• Pohony lze napájet solárním panelem s dobíjecím akumulátorem - s solárním napájením vám rádi poradíme

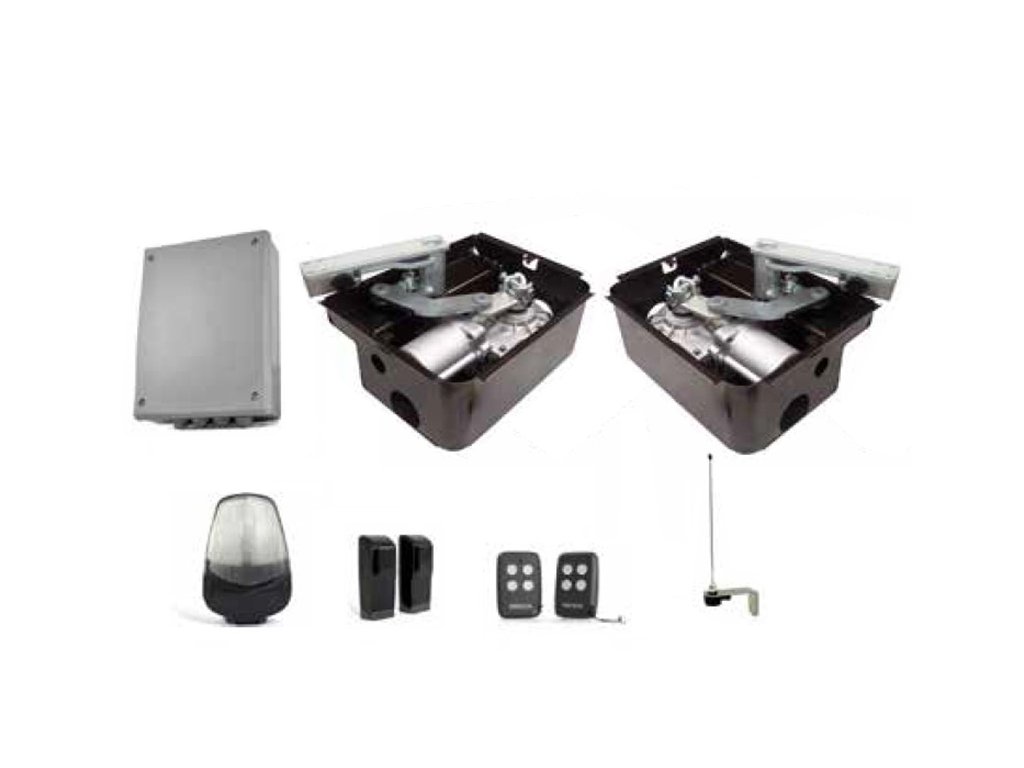

Sada obsahuje:

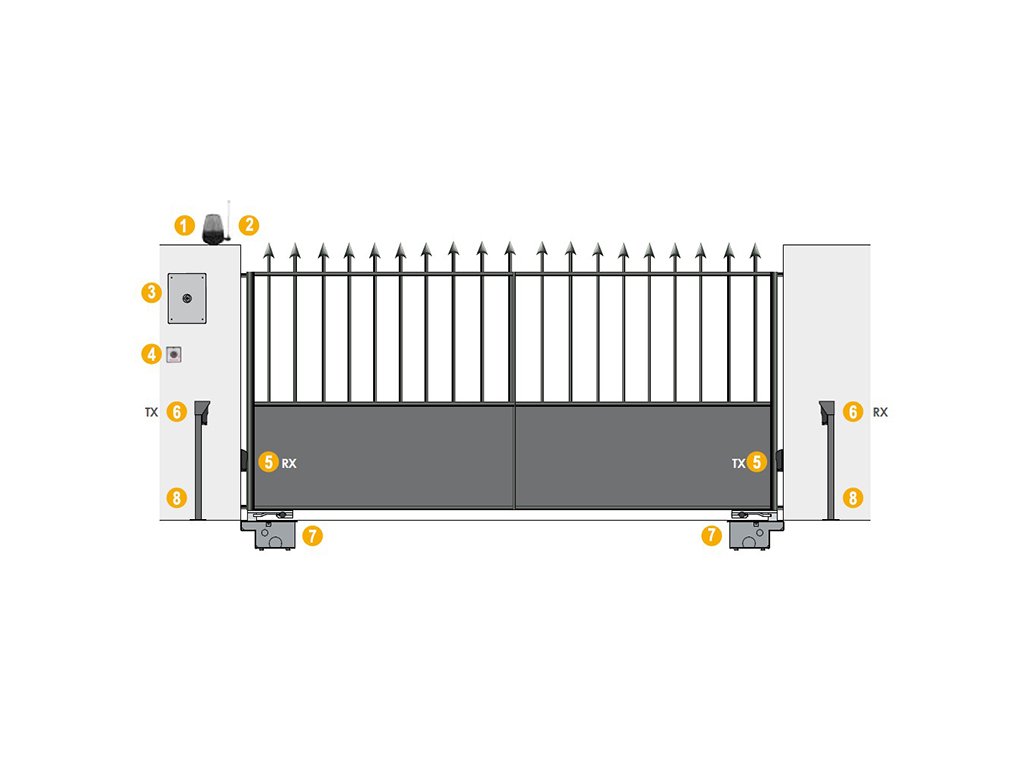

• 2 velmi kvalitní a silné motory Shark 24V s masivním ramenem pro spodní uchycení brány, dva pozinkované boxy s víkem pro uložení pohonu do země pod bránu, tažná ramena pro spodní uchycení rámu křídlové brány, klíč na odblokování tažného ramena brány v případě výpadku el. energie z boku pohonu zevnitř i zvenku, rozběhový kondenzátor, řídící jednotku Q 20A s programovacím režimem a přijímačem dálkového ovládání 433,92MHz, maják RL Luce, pár ochranných fotobuněk RF 40, externí anténu ANT 400, 2x dálkový ovládač TX 4 Angies se 4 kanálovým ovládáním - můžou se ovládat až 4 různá vrata nebo brány apod. Vše je dodáváno s podrobným návodem na montáž pohonu zapojení a programování řídící elektroniky.

Parametry programovací elektroniky Q 20A :

• Displej pro zobrazení průběhu programování a signalizace stavů
• Elektronické nastavení síly, pracovní doby a zpomalení chodu a to odděleně pro každý motor zvlášť
• Možnost automatického programování funkce s amperometrickou detekcí překážky nebo sekvenční ovládání
• S elektronickým nastavením síly a zpomalení pro každý motor zvlášť
• Funkce rychlého opětovného uzavření
• Funkce částečného otevření jednoho křídla pro chodce (pedestrian)
• Samostatné elektronické časy pro zpoždění druhého křídla dveří - pro otevírání a zavírání
• Funkce volby (priority) křídla brány pro otevření
• Funkce světelné signalizace před spuštěním chodu pohonu
• Možnost volby druhého rádiového kanálu (volitelné)
• Možnost napojení na elektrickou přípojku (volitelné)
• Funkce nastavení a uzavírání brány pomocí elektronického zámku
• Integrovaný radiový přijímač 433.92MHz (99 kódů) kompatibilní dálkový ovladač s pevným nebo plovoucím kódem
• Vstup pro bezpečnostní lištu 8k2
• Funkce vlastní diagnózy anomálií a poruch

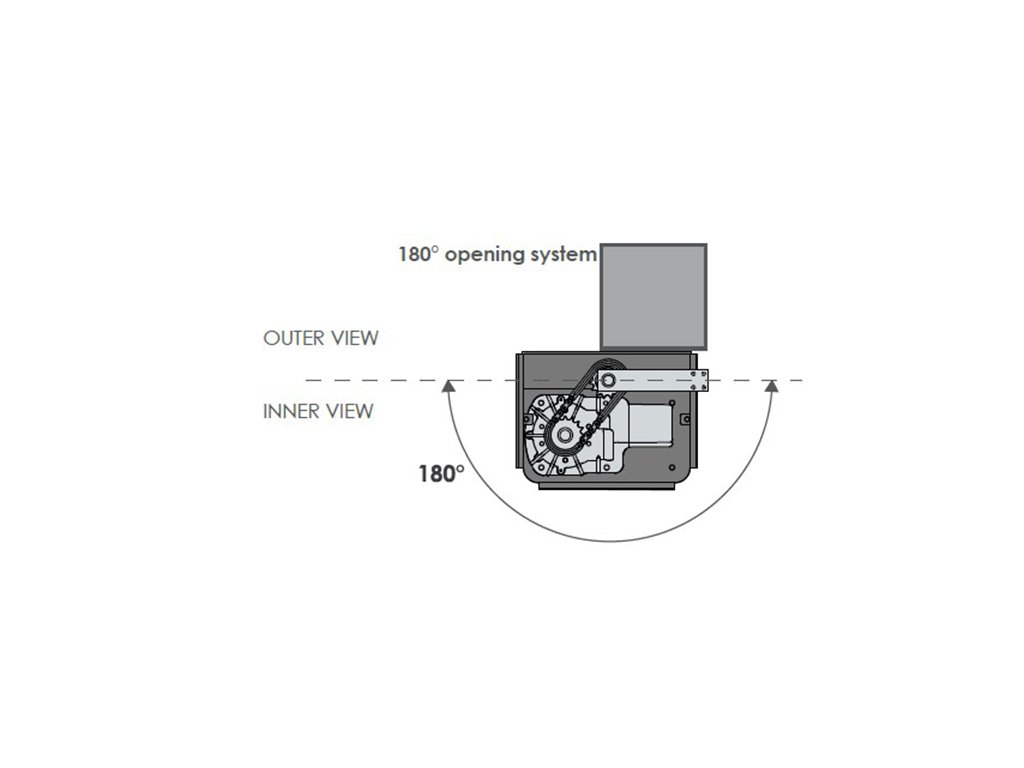

Pohon otevírá bránu dovnitř i ven dle způsobu instalace. V případě dokoupení převodového modulu A 008 budou pohony otevírat bránu až do 180°.

Možnost přiřazení libovolného počtu dálkových ovladačů Proteco díky možnosti kopírování ovladačů mezi sebou, kódové klávesnice, RFID čtečky, či jiných ovládacích a bezpečnostních systémů.

Doporučujeme také dokoupení a instalaci 2. páru fotobuněk pro fázi otevírání do prostoru dosahu křídel v otevřené poloze pro ochranu stojících předmětů v tomto prostoru.

Technická data:

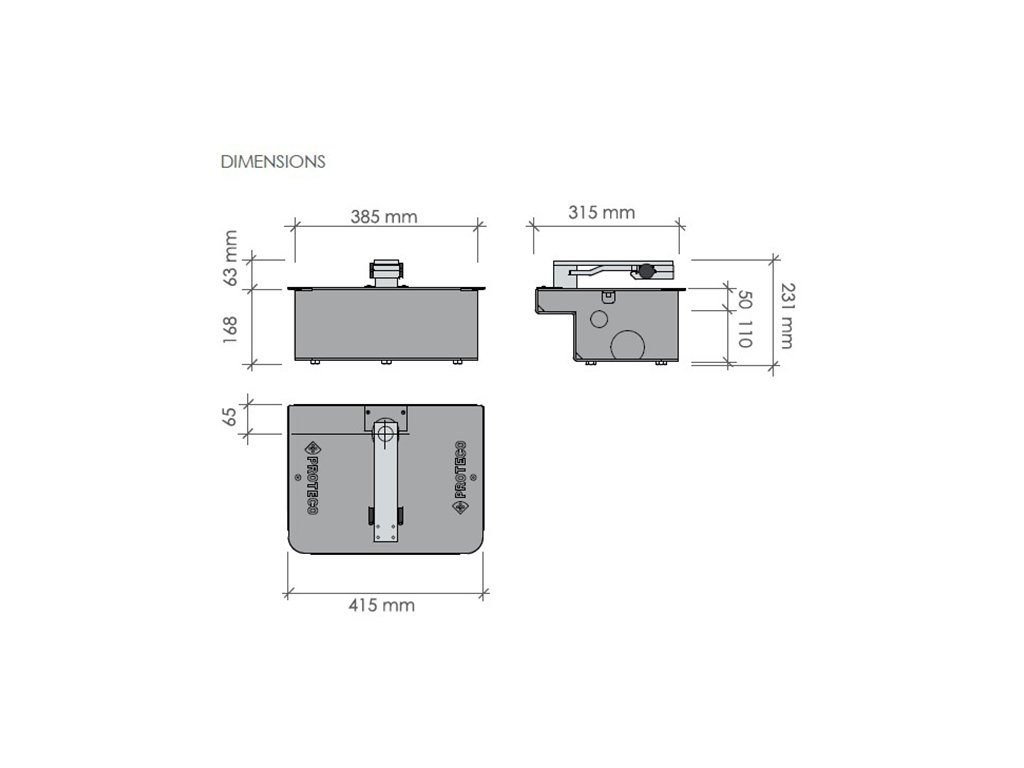

• Napájení 230V, podzemní pohony 24V, výkon jednoho pohonu - 390W, pracovní frekvence přijímače a vysílače je 433,92MHz,dosah vysílače cca 30-50m, maximální délka jednoho křídla 3,5m tj.velikost brány do 7m, provozní teplota -35°C až + 80°C, krytí motoru IP 67. Max. úhel otevření brány 115° (s převodovou jednotkou až 180°), otáčky motoru 1400 ot/min., max. točivý moment 300Nm, pracovní teplota -35°C až +80°C, tepelná pojistka +150°C, rozměry boxu 380x320x215mm, hmotnost pohonu 10kg, celková hmotnost sady 35kg.
