MATRIX 25 AS 230 Q90 - kvalitní a výkonný pohon pro velké posuvné brány do 2500kg, řídící jednotka, přijímač dálkového ovládání

Detailní popis produktu

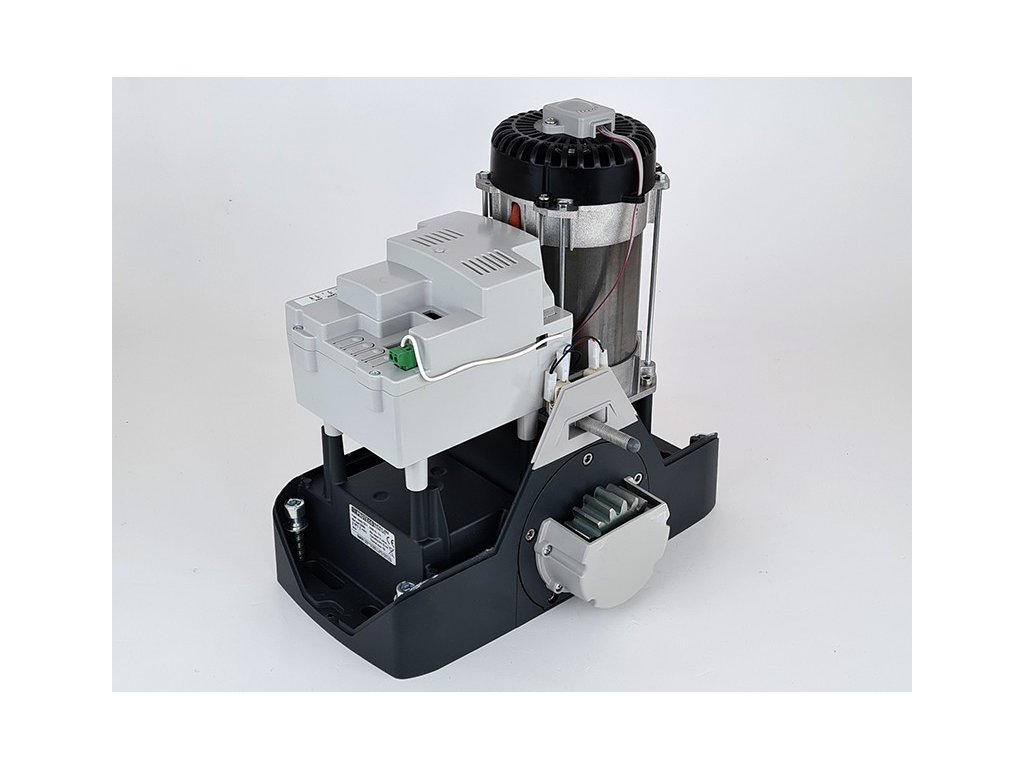

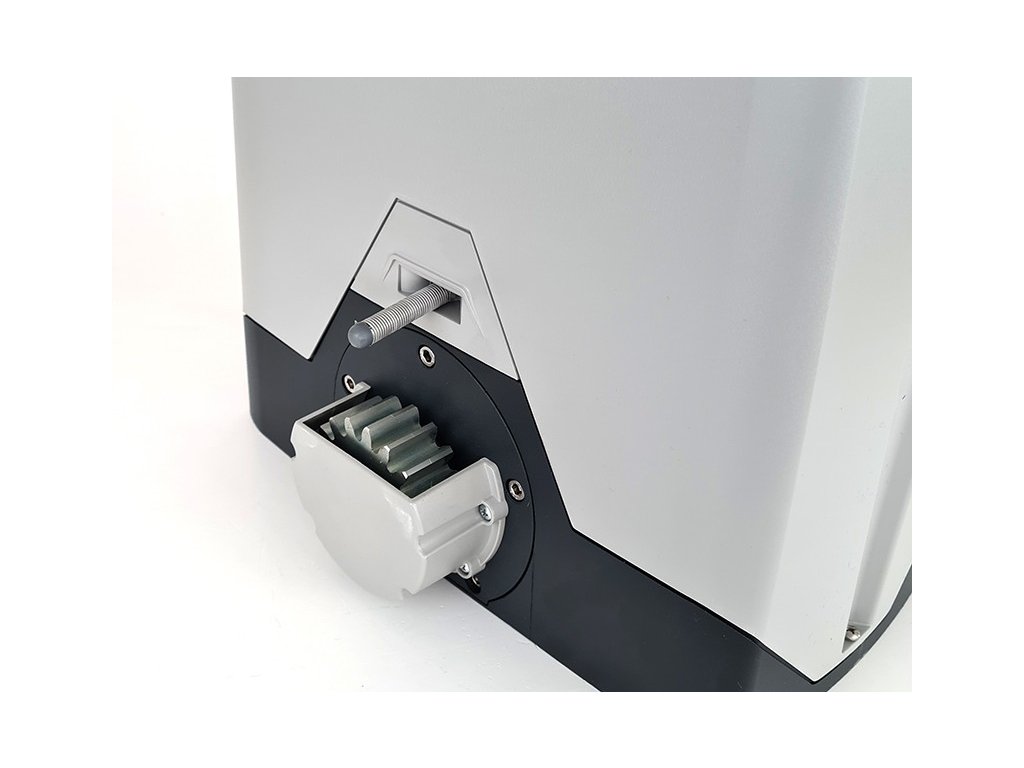

Kvalitní a výkonný pohon s řídící jednotkou pro montáž na posuvnou pojezdovou a samonosnou bránu do 2500kg. Pohon je vybaven přijímačem dálkového ovládání pro dálkové ovladače PROTECO - např. TX 4 Angie a mechanickým spínačem pro nastavení limitů max. otevření a zavření brány. Masivní převodové hnací kolo pro hřebeny (B 102, B 104, B 105 a další typy. Pohov je vybaven spolehlivým a výkonným motorem s mechanickou i elektronickou tepelnou ochranou. Samozřejmostí je odblokování převodovky pohonu při výpadku el. proudu klíčem (2 klíče součástí pohonu). K pohonu dodáváme montážní desku pro zjednodušení montáže a pro ideální nastavení výšky ozubeného kola k ozubenému hřebenu.

Parametry nové programovací elektroniky Q 90S:

• programování dálkových ovladačů (Angie nebo TX 4334) do režimu otevření celé brány, nebo jenom částečně pro průchod osob, doba běhu motoru, regulace síly, doba redukovaného (zpomaleného) chodu pohonu, povolení automatického režimu zavření brány, nastavení času automatického uzavření, doba chodu motoru částečného otevření pro průchod osob, síla motoru při redukovaném chodu, povolení el. zámku, testy motoru a fotobuněk a další programovatelné režimy.

Možnosti ovládání pohonu:

• Pohon Matrix je možné ovládat pomocí dálkových ovladačů PROTECO (TX 4334, HIT3, TX312, TX 3), klíčového spínače RS 15 (RS16) nainstalovaného na sloupku brány nebo obyčejným spínačem umístěným uvnitř objektu. Dále lze pohon brány ovládat dokoupením kódové klávesnice, čtečky karet nebo GSM prozvoněním a pod. Fotobuňky nainstalované v ose průjezdu brány chrání osoby a předměty proti sevření. V případě, že se brána zavírá a je přerušen paprsek fotobuňky, elektronika automaticky motor zastaví a zase se otevře. Po časové prodlevě (nastavitelné) se brána začne znovu zavírat pokud ovšem není přerušen paprsek fotobuňky. Koncové dorazy na bráně nastavíte do polohy maximálního a minimálního otevření brány.

Pro pohon Matrix je možné použít ozubené hřebeny dle výběru ( B102, B104, B117) lze dokoupit pro použití montáže na kratší i delší bránu. Lze také sadu doplnit o přídavnou anténou ANT 400 pro prodloužení dosahu dálkových ovladačů. Dosah ovladače je přibližně 20 - 40m dle podmínek a okolního rušení, s použitím antény se dosah prodlouží přibližně o 50-100%.

Součástí pohonu je:

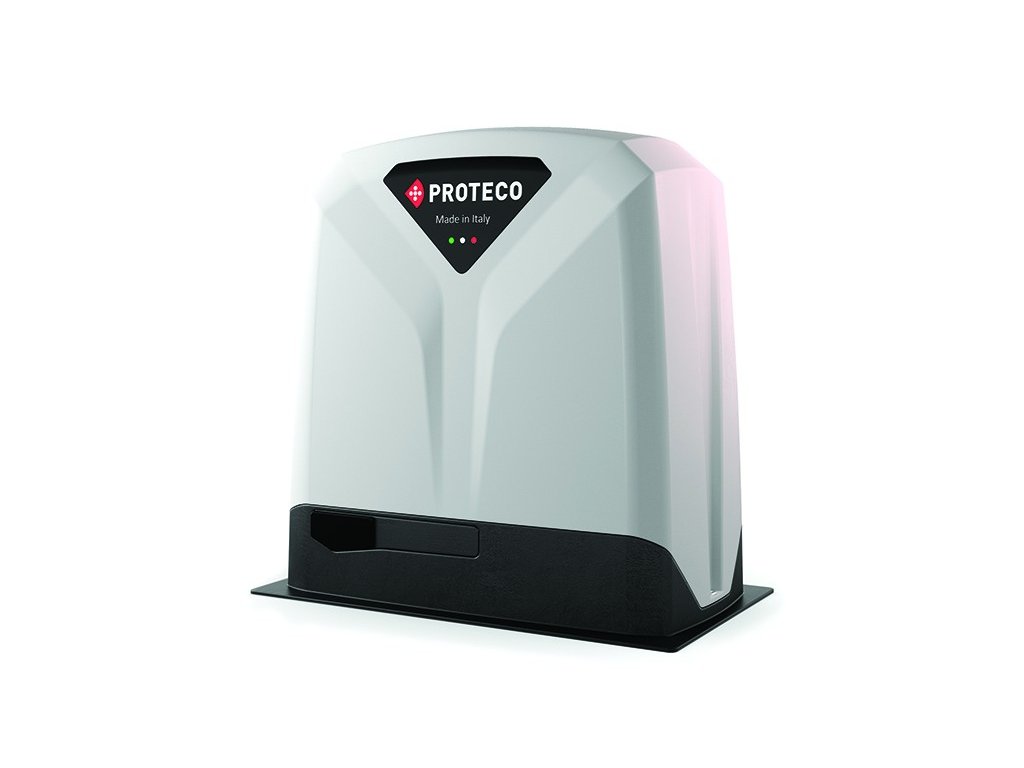

• výkonný pohon MATRIX 25 AS 230 Q90

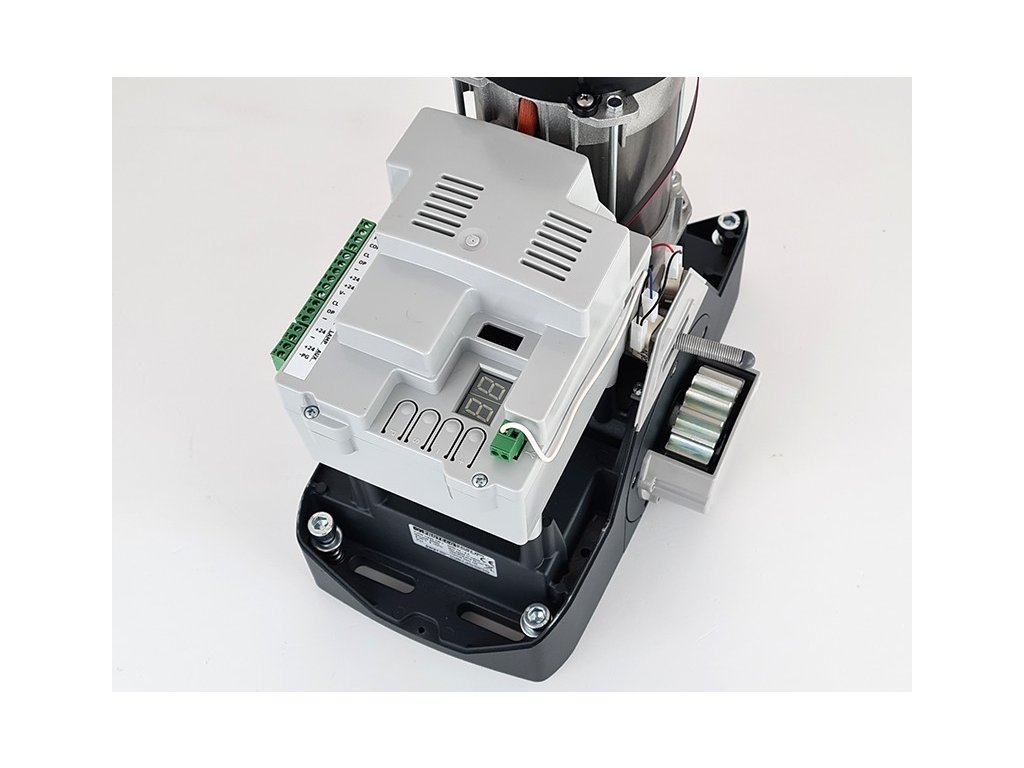

• vestavěná řídící programovatelná jednotka Q 90S
• přijímač dálkového ovládání 433,92MHz pro ovladače PROTECO
• 2x klíč pro odblokování převodovky
• montážní desku
• 4 kotvící trny
• matky, podložky a pérovky
• podrobný instalační manuál pro instalaci a programování řídící jednotky je ke stažení na této stránce

Technická data:

• Napájení: 230V/50-60Hz
• Proud náběhový: 6A
• Proud jmenovitý: 2,5A
• Napájení motoru: 230V/50-60Hz
• Výkon jmenovitý: 550W
• Rozběhový kondenzátor: 25uF
• Tažná síla max: 2000N
• Tažná síla redukovaná: 1100N
• Tepelná ochrana: 150°C
• Rychlost otevírání max: 11m za minutu
• Použití pohonu: pro brány do 2500kg
• Frekvence používání: 50%
• Počer otevření/den: až 250x
• Pracovní teplota: -30°C až + 55°C
• Stupeň ochrany - krytí: IP44
• Hmotnost pohonu: 12kg
